VW80000_E-11热启动脉冲测试

发布时间:08-14 01:18 浏览量:1557


应用

可编程直流电源SYSKON P800-60(电压0-60V;电流0-40A;最大功率800W)用于生成标准大众vw80000-2017(原LV124)第7章节规定的波形

E-11- hot start热启动脉冲测试

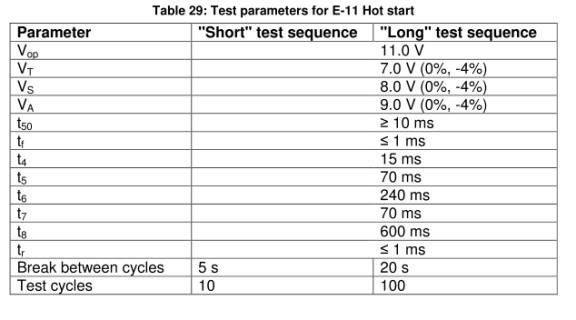

脉冲规格



序列功能设定

该电源的序列功能用于生成所需的测试脉冲信号,可以使用我们的软件GM SYSKON SFP来进行设定。

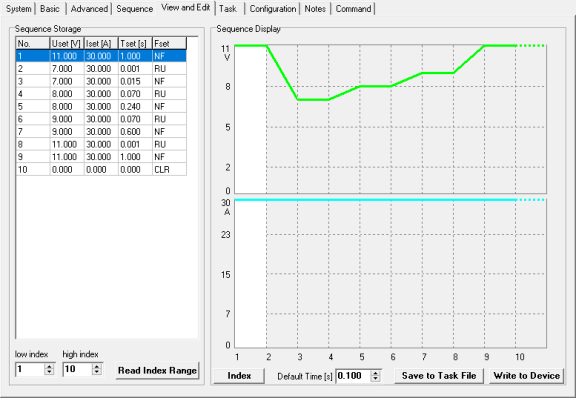

通过对下图中1-10进行参数设定来得到需要的输出信号波形

这些设定好的各序列参数可以保存为TXT文本格式(ANSI码),如下这样:

//STORE storage#   voltage[V]   current[A]   time[sec]   function

STORE 001 , 11.00  , 30 , 1 , NF

STORE 002 , 7.00  , 30 , 0.001 , RU

STORE 003 , 7.00  , 30 , 0.015 , NF

STORE 004 , 8.00  , 30 , 0.07 , RU

STORE 005 , 8.00  , 30 , 0.24 , NF

STORE 006 , 9.00  , 30 , 0.07 , RU

STORE 007 , 9.00  , 30 , 0.6 , NF

STORE 008 , 11.00  , 30 , 0.001 , RU

STORE 009 , 11.00  , 30 , 1 , NF

STORE 010 , 0.00  , 0 , 0 , CLR

这些文本可以进行编辑并保存,而后在软件的TASK中打开,就可以将设置加载到电源设备中,得出相应波形。

序列的参数设定如下图:


起始序列=1

终止序列=10

重复=10

序列的执行通过在Sequence中点击触发按钮GO
